Здравейте! Като доставчик на мотор-редуктори с централно монтиране често ме питат как да постигна реверсивна работа на тези двигатели. Това е доста често срещан въпрос, особено за тези, които искат да използват тези двигатели в приложения, където се изисква двупосочно движение. В тази публикация в блога ще споделя някои прозрения за това как да направите своя централно монтиран двигател с редуктор обратим.
Център за разбиране - монтирани мотор-редуктори
Първо, нека набързо да разгледаме какво представлява централно монтираният мотор-редуктор. Тези двигатели са проектирани да бъдат поставени в центъра на превозно средство или машина. Те комбинират електрически мотор с скоростна кутия, което спомага за увеличаване на въртящия момент и контрол на скоростта на двигателя. Централно монтираните мотор-редуктори се използват широко в електрически мотоциклети, скутери и някои промишлени машини.

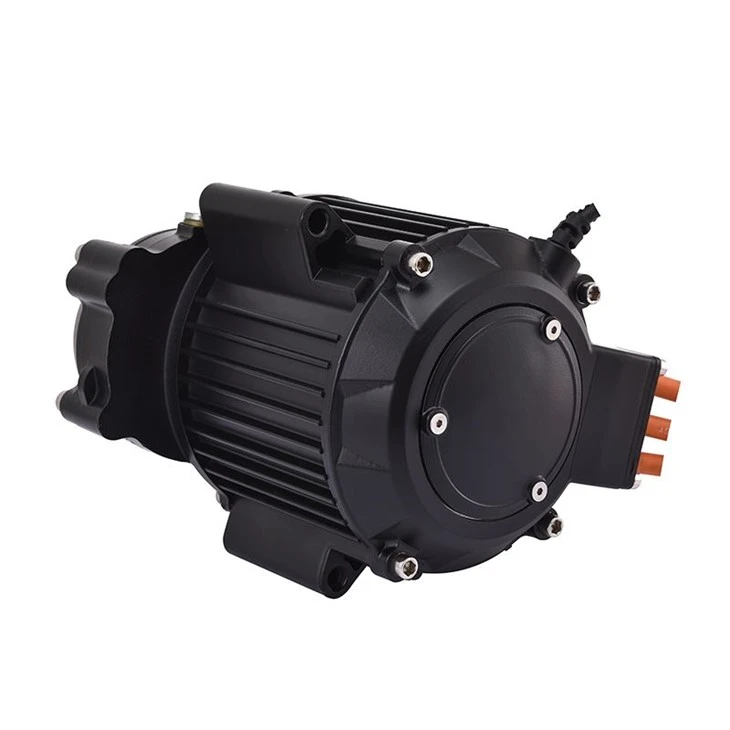

Ние предлагаме гама от висококачествени централно монтирани мотор-редуктори, като напримерZD085B2 Мотор с централна скоростна кутия за електрически мотокрос мотоциклет, наZD087 Високомощен, високоскоростен електрически мотор с централна предавка, иZD082A Електрически мотоциклет Средно монтиран редуктор. Тези двигатели са известни със своята надеждност и производителност.
Основите на обратимата операция
За да постигнем реверсивна работа на централно монтиран мотор-редуктор, трябва да разберем основния принцип зад него. С прости думи, моторът се върти в една посока, когато токът протича през неговите намотки по определен начин. За да обърнем въртенето, трябва да обърнем посоката на текущия поток.
DC двигатели
Повечето централно монтирани мотор-редуктори са двигатели с постоянен ток (постоянен ток). За DC двигател обръщането на полярността на захранването може да обърне посоката на въртене. Това може да стане с помощта на обикновен превключвател или по-сложна електронна схема.
Използване на двуполюсен двупосочен превключвател (DPDT).
DPDT превключвател е често срещан и рентабилен начин за обръщане на поляритета на DC мотор. Има шест клеми и може да свърже двигателя към захранването по два различни начина. Когато завъртите превключвателя, той променя връзката на положителните и отрицателните клеми на двигателя към захранването, като по този начин обръща текущия поток и въртенето на двигателя.
Този метод обаче има някои ограничения. Подходящ е главно за двигатели с ниска мощност. За централно монтирани редукторни двигатели с висока мощност превключвателят може да не успее да се справи с високия ток, което може да доведе до прегряване и повреда.
Електронни моторни контролери
Електронните контролери за мотори са по-добър вариант за двигатели с голяма мощност. Тези контролери използват полупроводникови устройства като MOSFET (метал - оксид - полупроводникови полеви транзистори), за да контролират текущия поток. Те могат да бъдат програмирани да обръщат въртенето на двигателя плавно и прецизно.
Има различни видове електронни моторни контролери, като H - мостови контролери. H - мостът се състои от четири превключвателя (обикновено MOSFET), подредени във формата на "H". Чрез контролиране на състоянията на включване и изключване на тези превключватели, посоката на тока, протичащ през двигателя, може да бъде обърната.
AC двигатели
Някои централно монтирани мотор-редуктори са двигатели с променлив ток (променлив ток). Обръщането на въртенето на AC мотор е малко по-сложно от DC мотор.
Еднофазни AC двигатели
Еднофазните AC двигатели често използват кондензатор за създаване на фазово изместване и стартиране на двигателя. За да обърнем въртенето на еднофазен AC двигател, обикновено трябва да обърнем връзката на стартовата намотка или кондензатора. Това може да стане с помощта на специален реверсивен превключвател или моторен контролер, предназначен за еднофазни AC двигатели.
Трифазни AC двигатели
Трифазните AC двигатели обикновено се използват в индустриални приложения. За да обърнем въртенето на трифазен AC двигател, трябва да разменим кои да е две от трите фази. Това може да се постигне с помощта на контактор или моторен контролер.
Съображения за обратима операция
Механични съображения
Когато обръщате работата на централно монтиран мотор-редуктор, трябва да имате предвид механичните аспекти на системата. Зъбните колела в скоростната кутия са проектирани да работят по определен начин. Обръщането на въртенето на двигателя може да окаже допълнително напрежение върху зъбните колела, особено ако двигателят е под товар.
Уверете се, че скоростната кутия е проектирана да се справя с двупосочна работа. Някои скоростни кутии може да изискват специално смазване или механизми за предавка за реверсивна работа.
Електрически съображения
В допълнение към двигателя и захранването трябва да имате предвид и електрическите компоненти в системата. Например, кабелите трябва да могат да се справят с текущия поток в двете посоки. Предпазителите и прекъсвачите трябва да бъдат правилно оразмерени, за да предпазят двигателя и контролера от свръхток.
Тестване и отстраняване на неизправности
След като настроите системата за обратима работа, важно е да я тествате щателно. Започнете с тест с ниско натоварване, за да се уверите, че двигателят обръща въртенето си според очакванията. Проверете за необичайни шумове, вибрации или прегряване.
Ако срещнете някакви проблеми, ето някои често срещани стъпки за отстраняване на неизправности:
- Проверете връзките на кабелите. Уверете се, че всички кабели са правилно свързани и няма разхлабени връзки.
- Проверете захранването. Уверете се, че напрежението и токът са в рамките на номиналните стойности на двигателя.
- Проверете контролера на двигателя. Ако използвате електронен контролер, уверете се, че е програмиран правилно и функционира правилно.
Заключение
Постигането на реверсивна работа на централно монтиран мотор-редуктор определено е възможно, но изисква добро разбиране на електрическите и механични характеристики на двигателя. Независимо дали използвате DC или AC двигател, има различни налични методи за обръщане на въртенето.
Ако търсите висококачествен централно монтиран двигател с редуктор или се нуждаете от повече информация за реверсивна работа, не се колебайте да се свържете за преговори за покупка. Ние сме тук, за да ви помогнем да намерите най-доброто решение за вашите нужди.
Референции
- „Електрически двигатели и задвижвания: основи, типове и приложения“ от Остин Хюз
- „Веригите за управление на двигателя“ от Delmar Learning
